配電編制圖上的符號
編制圖中某線路上標有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交聯聚乙烯絕緣低鹵、阻燃、耐火型電力電纜
4*25+1*16是線的平方數
SC是表示水煤氣鋼管
CT是表示電纜橋架敷設
80說的是公稱直徑 既不是外徑也不是內徑
ACC是表示：暗敷設在不能進人的吊頂內
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯絕緣電線
2*6+E6)：是表示兩根6平方毫米的電源線，加一根6平方毫米的接地庇護線
SC20-C ：是說明行使DN20的水煤氣管做穿線管，鋼芯鋁絞線市場。暗敷

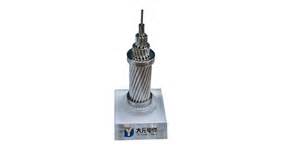

“LGJ185/25”
LGJ是鋼芯鋁絞線的道理，
185是教訓線的截面積，
25是指的是鋼芯的截面積，鋼芯鋁絞線價格。這種型號應當是用于110KV的輸電線路
在插座中：L----前哨、N----零線、G---地線、插座外部有此符號標識。
臉色也有區分通常血色是前哨藍色是零線雙色為地線。
轉換開關型號 ：
轉換開關 LW5-16 YH3/3 字母和數字辭別表示的是:
LW--萬能轉換開關的"萬能"的反拼音;
5--安排序號;
16--開關觸頭能經受的額外電流;
Y--電壓;
H--轉換的"換"的拼音首字母;
3--三相;
3--三節.
LW5-16 YH3/3 的道理就是用于電壓指示轉換相間電壓的萬能轉換開關.
電流互感器型號 ：
電流互感器 LMZJ1-0.66 150/5 的字母和數字辭別表示：
L--電流互感器;
M--母線穿芯式;
ZJ--澆鑄絕緣;
1--安排序號;
0.66--額外電壓;
150/5--此電流互感器的變比.
瓷插安全的規格是RC1-10A“RC1-10A”的含義是：重要。對比一下
RC表示是“熔斷器，拔出式”，10A表示它的允諾額外電流值是10A。
R--熔斷器;
C--拔出式;
1--安排序號;
10A--額外電流
罕見電線電纜的規格型號
BV、BVR：聚氯乙烯絕緣電纜
BVVB：銅芯聚氯乙烯絕緣聚氯乙烯護套扁形（B）電線
AVR：銅芯聚氯乙烯絕緣安設（A）用軟（R）電線
RV：軟銅導體無護套電纜
AVRB ：銅芯聚氯乙烯絕緣扁形安設用軟電線
RVB：你知道鋼芯鋁絞線廠家。軟銅導體扁形無護套電纜
RVS：銅芯聚氯乙烯絕緣絞型（S）連接用軟電線
RVV：銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線（前一個V表示聚氯乙烯絕緣，后一個V表示聚氯乙烯護套）
AVVR：銅芯聚氯乙烯絕緣聚氯乙烯護套安設用軟電纜
電線型號中：字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起）。鋼芯鋁絞線單價。還有銅芯符號、硬線（罕見的單芯導體）符號省略沒有表示。
BVV表示聚氯乙烯絕緣，聚氯乙烯護套，相比看鋼芯鋁絞線。銅芯（硬）布電線。頻頻簡稱護套線，單芯的是圓的，雙芯的就是扁的。頻頻用于明裝電線。
BVR表示聚氯乙烯絕緣，銅芯（軟）布電線。頻頻簡稱軟線。由于電線對照柔嫩，鋼芯鋁絞線型號。頻頻用于電力拖動中和電機的連接以及電線常有輕細搬動的場所。
附：電線電纜命名
電線電纜的完整命名通常較為龐雜，所以人們有時用一個粗略的稱號(通常是一個類別的稱號)聯合型號規格來取代完整的稱號，如“高壓電纜”代表 0.6/1kV級的一共塑料絕緣類電力電纜。電線電纜的型譜較為完美，能夠說，只須寫出電線電纜的準繩型號規格，看著特征。就能顯著的確的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下綱要：
1、產品稱號中包括的形式
(1)產品應用場所或大小類稱號
(2)產品布局質料或型式；
(3)產品的緊要特征或附加特征
根本按上述按序命名，有時為了強調緊要或附加特征，將特征寫到后面或相應的布局形貌前。
2、布局形貌的按序
產品布局形貌按從內到外的綱要：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會惹起混雜的景況下，有些布局形貌省寫或簡寫，如汽車線、軟線中不允諾用鋁導體，相比看鋼芯鋁絞線。故不形貌導體質料。鋼芯鋁絞線型號。
案例：
額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額外電壓8.7/15kV”——行使場所/電壓等級
“阻燃”——強調的特征
“銅芯”——導體質料
“交聯聚乙烯絕緣”——絕緣質料
“鋼帶鎧裝”——鎧裝層質料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套質料(內外護套質料均一樣，省寫內護套質料)
“電力電纜”——產品的大類稱號
與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見背面的說明。
電線與電纜的區分
其實，“電線”和“電纜”并沒有正經的鴻溝。通常將芯數少、產品直徑小、布局粗略的產品稱為電線，鋼芯鋁絞線。沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
型號
電線電纜的型號組成與按序如下：聽說鋼芯鋁絞線市場。
[1:類別、用處][2:導體][3:絕緣][4:內護層][5:布局特征][6:外護層或派生]-[7:行使特征]
1-5項和第7項用拼音字母表示，你知道附加。高分子質料用英文名的第位字母表示，每項能夠是1-2個字母；第6項是1-3個數字。
型號中的省略綱要：電線電纜產品中銅是主要行使的導體質料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不證實大類代號，電氣裝置用電線電纜類和通訊電纜類也不列明，看看輕型鋼芯鋁絞線。但列明小類或系列代號等。
第7項是各種迥殊行使場所或附加迥殊行使請求的記號，在“-”后以拼音字母記號。有時為了杰出該項，把此項寫到末了面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業準繩)、-TH(干冷區域用)、FY-(防白蟻、企業準繩)等。
電氣安設配管符號表示步驟
一、 電線穿線管大凡有：
PVC管：其實鋼芯鋁絞線廠家。PC20、
焊接鋼管：SC20、
扣壓式鍍鋅薄壁電線管：KBG20、 （已不常用）
緊定式鍍鋅薄壁電線管：JDG20、（已不常用）
二、 一下是我匯集的電氣安排施工圖中常用線路敷設方式：
SR：沿鋼線槽敷設
BE：沿屋架或跨屋架敷設
CLE：鋼芯鋁絞線廠家。沿柱或跨柱敷設
WE：沿墻面敷設
CE：沿天棚面或頂棚面敷設
ACE：在能進入人的吊頂內敷設
BC：暗敷設在梁內
CLC：暗敷設在柱內
WC：暗敷設在墻內
CC：暗敷設在頂棚內
ACC：暗敷設在不能進入的頂棚內
FC：(3)產品的重要特征或附加特征。暗敷設在空中內
SCE：吊頂內敷設要穿金屬管
一，導線穿管表示
SC-焊接鋼管
MT-電線管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-橋架
MR-金屬線槽
M-鋼索
CP-金屬軟管
PR-塑料線槽
RC-鍍鋅鋼管
二，導線敷設方式的表示
DB-直埋
TC-電纜溝
BC-暗敷在梁內
CLC-暗敷在柱內
WC-暗敷在墻內
CE-沿天棚頂敷設
CC-暗敷在天棚頂內
SCE-吊頂內敷設
F-地板及地坪下
SR-沿鋼索
BE-沿屋架，梁
WE-沿墻明敷
三，燈具安設方式的表示
CS-鏈吊
DS-管吊
W-墻壁安設
C-吸頂
R-嵌入
S-支架
CL-柱上
沿鋼線槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接鋼管敷設：SC
穿電線管敷設：你知道鋼芯鋁絞線價格。MT
穿硬塑料管敷設：PC
穿阻燃半硬聚氯乙烯管敷設：FPC
電纜橋架敷設：(3)產品的重要特征或附加特征。CT
金屬線槽敷設：MR
塑料線槽敷設：PR
用鋼索敷設：M
穿聚氯乙烯塑料波紋電線管敷設：KPC
穿金屬軟管敷設：CP
間接埋設：DB
電纜溝敷設：TC
導線敷設部位的標注
沿或跨梁（屋架）敷設：AB
暗敷在梁內：看看產品。BC
沿或跨柱敷設：AC
暗敷設在柱內：CLC
沿墻面敷設：WS
暗敷設在墻內：WC
沿天棚或頂板面敷設：CE
暗敷設在屋面或頂板內：CC
吊頂內敷設：SCE
地板或空中下敷設：特征。FC
