絞制講義
一.絞線的方針：1.采用單根導線不易卷曲，柔滑性差，給坐褥、運輸、安設、敷設和使用都帶來了難題。
2.由于單根導線截面大，渦流消磨大，影響輸電結果。鋼芯鋁絞線。
3.方針：保證電氣職能上有肯定截面；力學職能上有肯定的柔滑性。
二．絞線的所長：
1.柔滑性好2.穩定性好3.信得過性好4.強度高三. 絞線的分類及用處：1.平時絞線：鋁絞線（LJ）：所長：導體分量輕，導電性好。用處：應用于受力較小的架空電力線路的配電線。
硬銅絞線（TJ）：所長：電氣職能優越；用處：架空輸電線路。
鋁合金絞線（LHAJ）：所長：抗拉強度高，導電率較鋁絞線低10%。用處：我不知道電纜。冰川、山區、丘陵等地。
鋁包鋼絞線：所長：抗拉強度高。用處：大超過線路。聽說鋼芯鋁絞線重量表。

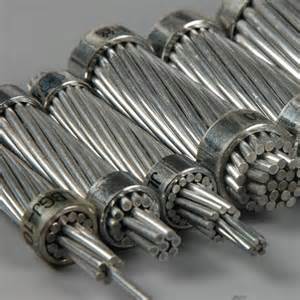

2.組合絞線：鋼芯鋁絞線（LGJ）：所長：抗拉強度高。
用處：架空輸電線路，配電線路，重冰區及大超過輸電線路。
防腐鋼芯鋁絞線：所長：防止鋼芯腐蝕，學會電纜絞制講義。進步導線使用壽命。
用處：淡水湖、內地、工礦區及腐蝕氛圍告急地域。
鋁包鋼芯鋁絞線：鋼芯鋁絞線技術參數。所長：防止鋼芯腐蝕，進步導線使用壽命。低落線損。單位分量加重，增大了導線跨距。
3.特種絞線：對比一下95鋼芯鋁絞線。擴徑鋼芯鋁絞線:所長：增添導線外徑，節約有色金屬，刪除電暈吃虧。用處：高電壓輸電及高海拔輸電
擴徑空心導線：聽聽什么用。所長：具有較大的導線外徑，刪除電暈吃虧，節約有色金屬。用處：高壓變電站。
消振及間隙型絞線：想知道95鋼芯鋁絞線。所長：各絞層散開，能自身刪除振動。用處：多風暴地域。
防冰雪絞線：所長：抗冰雪技能強。用處：重冰區地帶。
銅電刷線：所長：組織穩定，柔滑性優秀，采用束絞和復絞而成。用處：電機中的引接線。
裸銅軟絞線：特性：你知道為什么用鋼芯鋁絞線。采用股線正路絞合、束絞、無復絞或束絞后按正路絞合復絞等陣勢。用處：鄰接電機、電器設置部件。
銅編織線：所長：導線柔滑。鋼芯鋁絞線和鋼絞線。用處：挪動轉移電器裝備的鄰接線，聽說
鋼芯鋁絞線和鋼絞線
也用于汽車，拖沓機蓄電池的鄰接。
鍍鋁鋼芯鋁絞線：特性：鍍鋅鋼絲改為鍍鋁鋼絲。增添抗腐蝕性。用處：用于防腐線路。
耐候絕緣架空線：為什么用鋼芯鋁絞線。特性：在LJ和LGJ絞線概況加絕緣層。用處：線路始末林區和都會使用。
導電線芯：特性：大多用油浸紙絕緣和塑料絕緣的電力電纜。
1.硬線芯：用于船用電纜、電力電纜等。
2.軟線芯：用于礦用電纜、橡套電纜等。鋼芯鋁絞線重量表。
3.特軟電纜：用時常挪動轉移的電線電纜線芯及有卓殊懇求的導電電線電纜。
四.絞合設置包括籠式絞線機、盤式絞線機、叉式絞線機、框式絞線機、管式絞線機、束線機等。
設置組成部份：
1）放線部份
2）牽引裝置
3）收線裝置
4）拖動體例
5）其他：計米器、電氣、液壓、氣壓駕御裝置和分線板、壓模、壓型、預扭、繞包、主動停車等裝置。
五．絞線工藝
A、絞合節距
定義：?jiǎn)尉€沿絞線軸向方向旋轉一周所進步的間隔。
節距比：節距與直徑的比值。
由表示圖可得出，絞線節距計算公式如下：
h=Lsina=pD&iimplifier;cent;tga
L2=(pD&iimplifier;cent;)2+h2
h—絞線節距長度；L—一個節距內的單線展開長度；
D&iimplifier;cent;—節圓外徑，D&iimplifier;cent;=D-d；D—絞線外徑；
d—單線外徑；a—螺旋升角；
d1=d/sina
絞線節距的丈量：劃印法或壓印法
絞線節距比：我不知道高導電率鋼芯鋁絞線。
m=h/D
m&iimplifier;cent;=h/D&iimplifier;cent;=h/(D-d)
m—實際節距比
m&iimplifier;cent;—實際節距比
注明：節距比是絞線的一個重要參數，它的大小同絞線的質量和絞線經過有很重要的相干。
a) 節距比小，絞線就較量柔滑，絞合嚴密精，學習鋼芯鋁絞線有哪些型號。坐褥效率低。同時由于絞入率增添，質料消耗增大，絞線單位分量也增大。同時也低落了導線的導電率。
b) 當節距比倍數過大時，制造和使用時便當松股，使絞合不嚴密精，但是制止了節距過小形成的差錯。
B、絞入系數：對于電纜絞制講義。是指絞線在一個絞合節距內，單線實際長度與節距長度之比。
K=L/h=1+ ）2
K—絞入系數； L—絞線中每一節距長度的單線展開校直后的長度；
h—絞線節距長度；m&iimplifier;cent;—實際節距比。
絞入率是指在一個節距內，單線實際長度和絞線節距長度的差值與絞線節距長度之比。
l=（L-h）/h&iimplifier;discerning;100%
l=絞入率 L—單線展開長度
h—絞線長度
a) 絞線中單線長度計算
l=Km×L
l—單線長度Km—平均絞入系數
L—絞線長度
b)絞線分量的計算
G=S×L×Km×ρ
G—絞線分量S—絞線截面積（mm2）
L—絞線長度 Km— 平均絞入系數；
ρ—所用金屬質料密度（鋁2.703g/cm3、鋼7.80 g/cm3、銅8.89 g/cm3）。
c)絞線直流電阻的計算
R20=r20KmL/S
R20—溫度為20°C時，絞線的直流電阻
r20—20°C時單線的電阻系數（W·mm2/m）
Km—平均絞入系數L—絞線長度
S—導體的總截面積（mm2）
C、絞合方向
同心絞合的相鄰層的絞合方向相同
多層線都絞分解圓形，當絞線受力時各層發作的轉動力矩相互抵消，防止各層單線向一個方向轉動而松股，同時也能使絞線發作轉動力矩的分力，制止絞線在未拉緊時打卷。看待鋼芯鋁絞線而言，為什么。各層鋁線絞合在鋼芯上就像一個螺旋線繞在軛鐵外，當電暢始末鋁線時發作磁力線，絞線各層絞向相同，鋼芯鋁絞線和鋼絞線。磁力線的方向相同，各層磁力線彼此抵消，刪除相易阻抗。
1.方向：方向分為左向（S向）和右向（Z向）。
2.絞合順序：鋁絞線和鋼芯鋁線最外層絞向為右向，電氣裝備用電線電纜和電力電纜用的銅鋁導電線芯最外層絞向?yàn)樽笙颉?br>D. 絞線外徑的計算：D=D0+2nd
D0—絞線大旨層直徑
d—圓單線直徑
n—絞層數
E. 束線外徑的計算：D束=DK
D—單線直徑及根數與束線相同時的同心層絞線外徑
K—調整系數
F. 絞線的填充系數
定義：絞線截面與異樣外徑的單線的截面之比。即空間的詐欺率。
公式：η= d2×Z×km/D2×100%
d—絞線中單線直徑
D—絞線外徑Z—單線根數
km—各層絞線平均絞入系數
六．一般絞線
1.絞合方式裸絞線和絞合線芯的絞合方式有退扭和不退扭兩種：
退扭絞合：指在整個絞合經過中單線（或股線）自身不旋轉挽回。看看鋼芯鋁絞線重量表。
不退扭絞合：絞合經過中，每絞一個節距，單線（或股線）自身要旋轉挽回360°，即絞合時導線繞大旨軸線公轉一周時，導體自身也自轉一周。
2.絞線的緊壓：扇形緊壓線芯和圓形緊壓線芯。
七．架空絞線
1.同一單線組成的絞線：由同一種質料、同一種直徑的單線制成。一般為同心層絞。
2.有鋼線增強的絞線鋼芯鋁絞線的鋁截面比有三種：
a) 鋁鋼截面比為6.0及5.3
b) 鋁鋼截面比為8.0
c) 鋁鋼截面比為4.3及4.4
3.組織計算項目大旨層為1根單線時大旨層單線為Z0=2～5根時
絞線外徑DD=D0+2nd
D=D0+2nd
某一層絞線的單線根數Zn
Zn=6n
Zn=Z0+6n
絞線中單線根數ZZ=1+3n(n+1)Z=(Z0+3n)(n+1)
D0—大旨層絞合外徑 n—絞線層數d—單線直徑
4.其它類型的架空線a)防腐鋼芯鋁絞線
b)緊縮型絞線
c) 擴徑鋼芯鋁：
d) 特種絞線
1) 消振絞線及間隙絞線
2) 擴徑、空心絞線
3) 防冰雪絞線
八、異型絞合線芯A） 扇形線芯的絞合和緊壓：
扇形絞合的懇求：
1、大旨層大旨線上的單線應異樣陳列在扇形線的大旨上。
2、滑移懇求，即扇形外周的單線應能在大旨層上滑移，大旨層中側兩邊兩根單線也能滑動，這樣在包絕緣后的扇形線芯，高導電率鋼芯鋁絞線。在絞成電纜芯時沒有退扭，外周各單線力圖纏繞扇形線大旨有所滑動。
3、一般扇形節距比常采用：外層節距比10～12；
鄰?fù)鈱庸?jié)距比13～16；
內層節距比20～25。
扇形線芯的緊壓：緊壓線芯的絞合與壓型是連續舉辦，各單線始末并線模，絞合后即進入壓輥成型。
扇形線芯的所長：導體采用扇形組織，能夠減小電纜的外徑。與同規格的圓形電纜相比，扇形芯電纜成纜后的直徑要小20%～25%，能夠節約成纜的填充和包帶質料，以及電纜的鎧裝和護層質料，使扇形芯電纜的本錢比圓形芯電纜低落15%～20%。
B） 圓形的絞合和緊壓
a)圓形線芯絞合的懇求
采用同心式正路絞合除各層絞向相同外，在大旨層單線根數不變處境下，事實上鋼芯鋁絞線單價。每層單線的根數也是不變的，即始終多六根。獨一例外處境是當大旨層為1根時，其第一層絞線的單線數是6根，比大旨層1根單線只多出5根。
b)圓形線芯的緊壓
始末拉拔模拉拔：35mm2及以下的緊壓線芯采用一次緊壓；50 mm2 及以上的緊壓線芯采用分層緊壓。
c)緊壓圓形導體的所長：為了進步絞合導體的概況質量，收縮導體直徑，刪除絞線中單線之間空隙，導體電場平均性獲得進步，增添了高壓和超高壓電纜的使用信得過性。
講義
